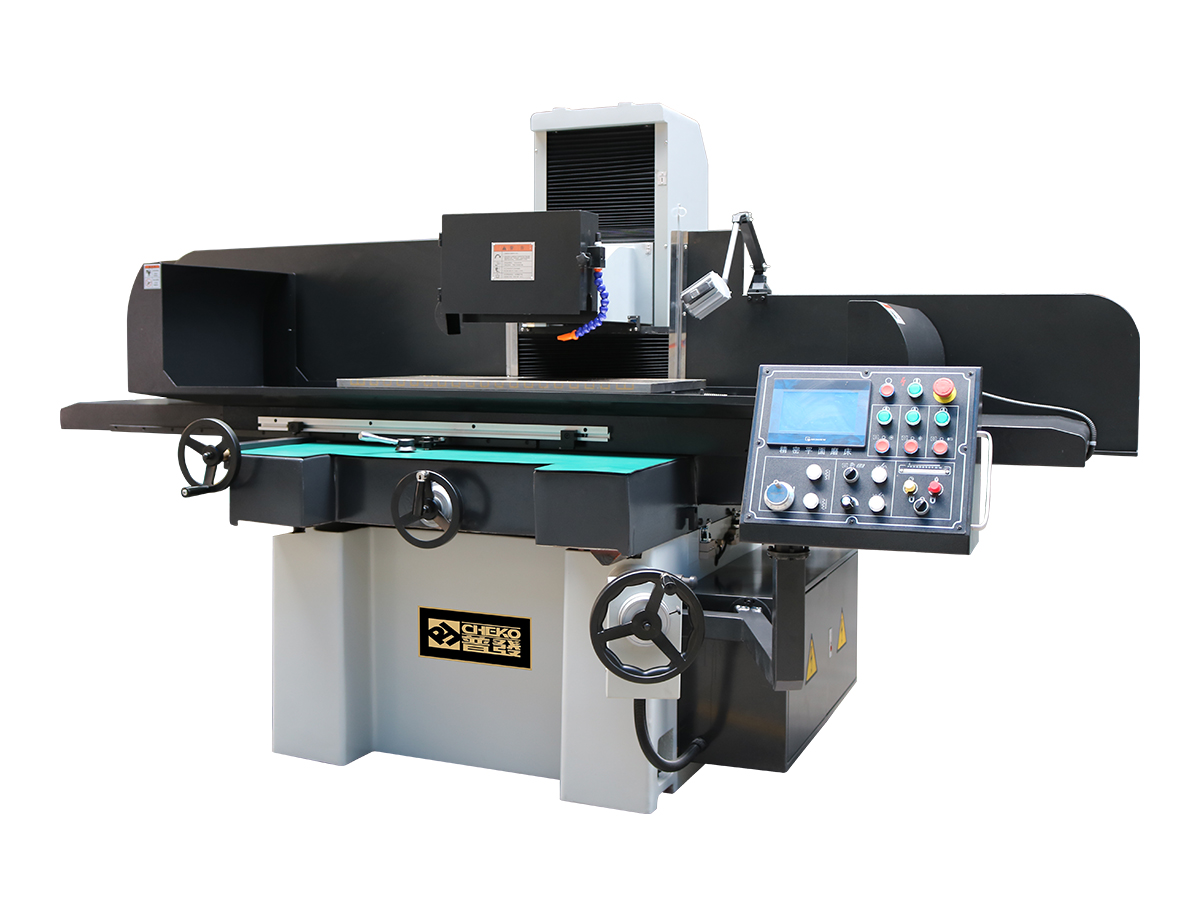

PFG-5010MSD程控精密平面磨床

PFG-5010MSD程控精密平面磨床機床名稱:三軸自動精密平面磨床(單軸程式控制)機床型號:PFG-50100MSD工作臺面尺寸(長寬):1000mm500mm工作性能:前後、左右及上下三軸全自動操作,上下採用日本三菱PLC程式控制系統及AC伺服馬達控制,客制人機觸控介面,操作簡單、方便、易懂。具有半自動平面磨削/全自動平面磨削/單溝槽自動磨削功能。機床用途本機床在繼承傳統平面磨床基礎上採用框架

產品介紹


PFG-5010MSD程控精密平面磨床


機床名稱:三軸自動精密平面磨床(單軸程式控制)

機床型號:PFG-50100MSD

工作臺面尺寸(長×寬):1000mm×500mm

工作性能:前後、左右及上下三軸全自動操作,上下採用日本三菱PLC程式控制系統及AC伺服馬達控制,客制人機觸控介面,操作簡單、方便、易懂。具有半自動平面磨削/全自動平面磨削/溝槽自動磨削功能。

機床用途

本機床在繼承傳統平面磨床基礎上採用框架結構,剛性強、結構對稱、穩定性強等優點的基礎上,引進國際先進的動態剛性設計理念,優化設計了移動部件。機床扭矩大,快速回應特性佳,適用於汽車、模具、航空航太、軍工、五金等各種機械加工領域的需求。

本磨床主要是用砂輪周邊磨削鋼料、鑄鐵及有色金屬等各種材料。根據工件材料、形狀,可採用不同的裝夾、定位方法。一般平面,可以採用電磁吸盤或直接緊固於工作臺上進行磨削加工;平面、直角面、任意角度、圓柱端面及其它一些特殊形狀,可在夾具或多功能強力電磁吸盤上進行磨削加工。

機床技術規格、關鍵部件、隨機附件清單

1、技術規格:

工作臺面尺寸(長×寬):1000mm×500mm

工作臺行程(手動:左右×前後): 1150mm×580mm

主軸中心到工作臺最大距離: 600mm

工作臺X軸導軌: 一V一平貼塑導軌(人工精密刮研)

上下機械手動進給: 每格刻度0.001mm   每轉一圈1mm

上下單次自動進刀量:0.001mm-0.01mm

砂輪尺寸(外徑×寬×內徑):?355mm×40mm×?127mm

主軸轉速(50HZ/60HZ):1450/1800R.p.m

前後手動進給: 每格刻度0.02mm   每轉一圈5mm

主軸馬達功率:10HP  7.5KW

液壓馬達功率:5HP  3.75KW

上下伺服馬達功率:750W

前後步進馬達功率:80W

主軸軸向偏擺跳動精度:≦0.002

主軸徑向偏擺跳動精度:≦0.002

加工精度之五點等高試磨塊試磨精度:≦0.003/300mm

加工精度之加工工件表面光潔度:Ra0.25

機器外形尺寸(長×深×高):4300mm×2600mm×2200mm

機器淨重:4000KG

2、關鍵部件清單:

序號

配件名稱

產地/品牌

序號

配件名稱

產地/品牌

1

臥式精密主軸

臺灣 普森/鋐聲

7

滾珠螺桿

臺灣上銀/允嘉

2

主軸馬達

臺灣 愛德力

8

精密軸承

日本 NSK

3

油壓馬達

臺灣 群策

9

電氣控制單元

法國  施耐德

4

油壓閥

臺灣 俊全興

10

接近開關

日本 歐姆龍

5

液壓驅動系統

臺灣 駿全興

11

PLC程式控制驅動系統

日本 三菱

6

油壓元件

臺灣 順榮

12

AC伺服馬達及驅動器

日本 三菱

3、隨機附件清單:

序號

附件名稱

數量

序號

附件名稱

數量

1

白剛玉砂輪

1個

7

內六角扳手

1套

2

法蘭及法蘭拆卸工具

1套

8

開口活動扳手

1把

3

砂輪平衡臺及平衡棒

1套

9

十字螺絲刀

1把

4

平面砂輪修整器(含金剛筆)

1套

10

一字螺絲刀

1把

5

腳墊盤及調整螺絲

5套

11

出廠合格證及精度檢驗表

1份

6

刮削板

1把

12

說明書

1本
